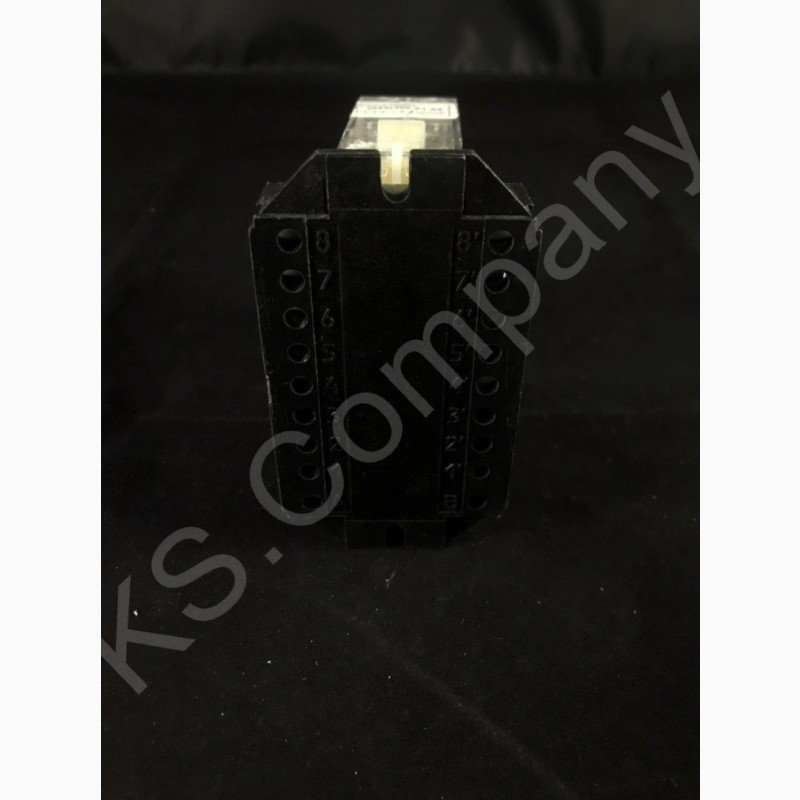

Реле промежуточные РЭП-20-42-7 (220v 50Hz), Харьков

Реле предназначены для коммутации нагрузок в электрических схемах в цепях управления электроприводами переменного тока напряжением до 380 В частоты 50 Гц, 440 В частоты 60 Гц, постоянного тока напряжением до 220 В.

Окружающая среда — промышленная, не содержащая пыль в концентрациях, нарушающих работу реле.

Монтаж осуществляется с помощью колодки контактной разъемной, винтами на панель и под пайку.

Температура воздуха от минус 50°С до плюс 55°С.

Относительная влажность не более 98% при температуре +35°С.

ТУ16-92 ИЕУВ.647155.002 ТУ. Рабочее положение в пространстве — произвольное.

Выдерживают вибрацию в диапазоне частот 0,5 — 100 Гц при ускорении 9,8м/с2 (1g), в диапазоне 5‑15 Гц при ускорении 29,4 м/с2 (3g).

Потребляемая мощность, не более:
реле постоянного тока, 4 Вт;
переменного тока 7ВА.

Исполнения по контактной группе (1 цифра — замыкающих (нормально открытые контакты), 2 — размыкающих контактов (нормально замкнутые контакты)):
РЭП-20-80, РЭП-20-62, РЭП-20-44, РЭП-20-42, РЭП-20-24, РЭП-20-22.

Номинальный ток контактов: 6 А.

Исполнения по номинальному напряжению катушки, В:
постоянного напряжения: 12, 15, 24, 27, 48, 60, 110, 220;
переменного напряжения частоты (50±1) Гц: 12, 24, 40, 110, 127, 220, 230, 240, 380, 400, 415;
переменного напряжения частоты (60±1) Гц: 12, 24, 40, 110, 220, 230, 240, 380, 440.

Номинальное напряжение контактов: DC 12-220 В, АС 12-440 В.
Наименьший номинальный ток контактов при напряжении 12 В: 0,01 А.
Допустимый предел изменения напряжения питания UНОМ: 0,85 — 1,05.
Испытательное напряжение изоляции, 2500 В.
Собственное время включения реле не более 0,03 с.

Масса реле не более: без колодки 0,18 кг; с колодкой контактной разъемной 0,3 кг.

Механическая износостойкость реле, циклов включения-отключения, не менее:
для переменного тока 20х106;
для постоянного тока 30х106.
